 Заголовок сообщения: Тесты антенн на 2м и 70см
СообщениеДобавлено: 23 дек 2019, 14:49
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 22 сен 2010, 00:00
Сообщения: 1860
Ну-с, поехали..

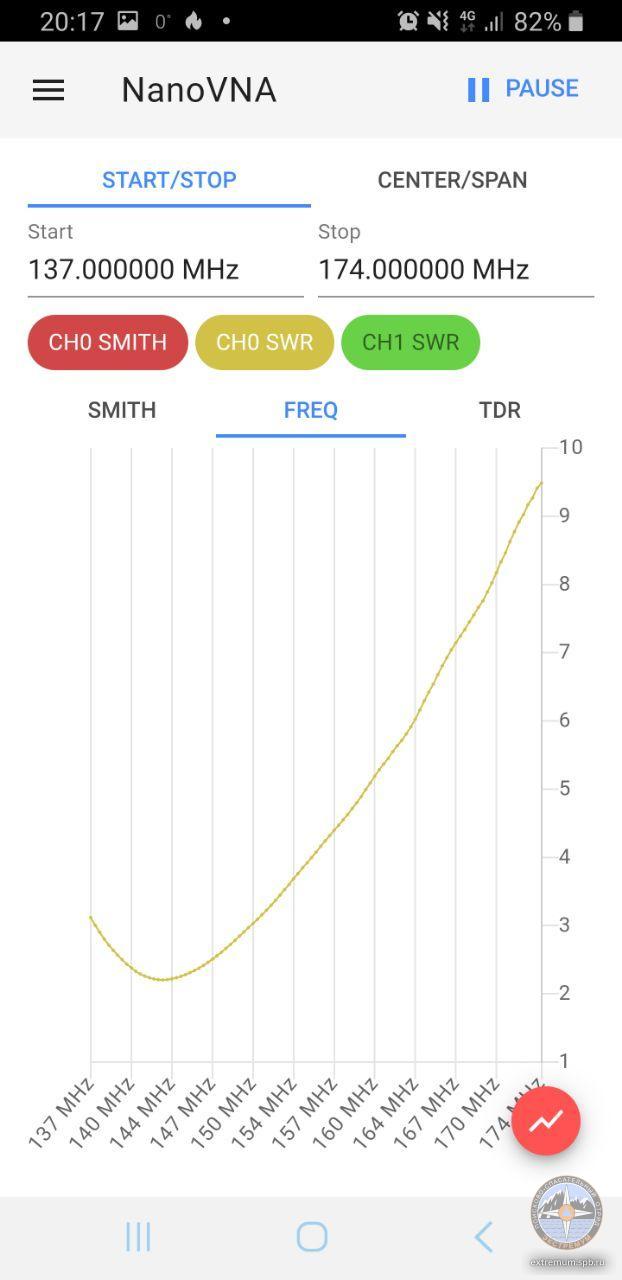

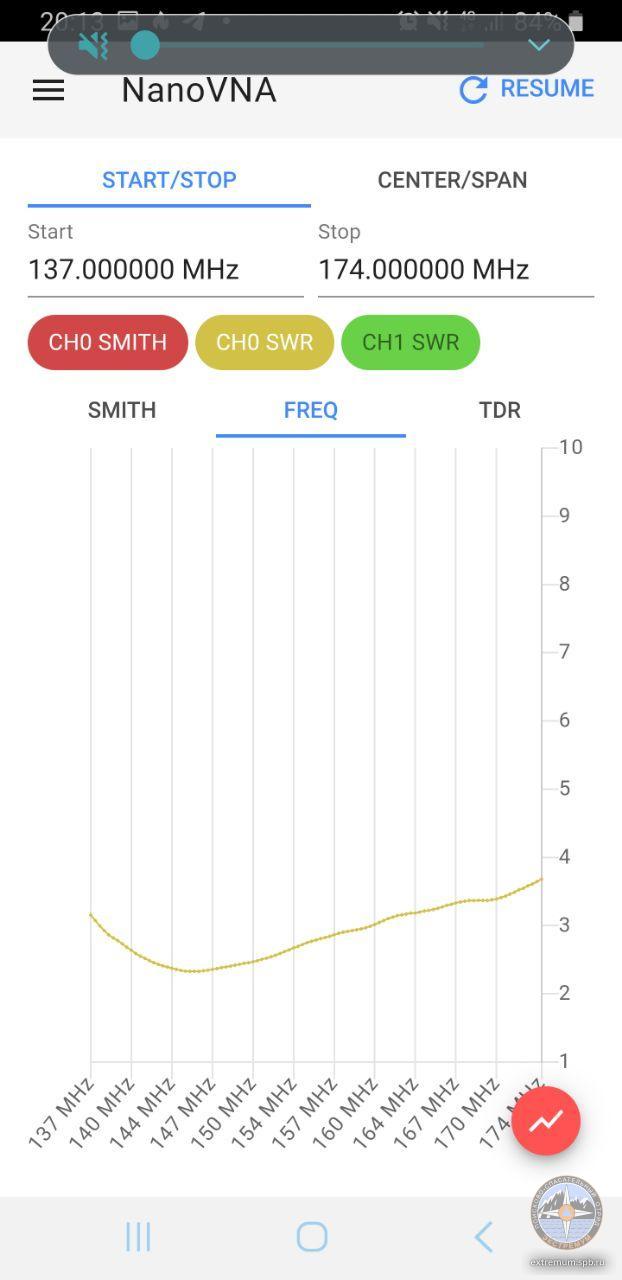

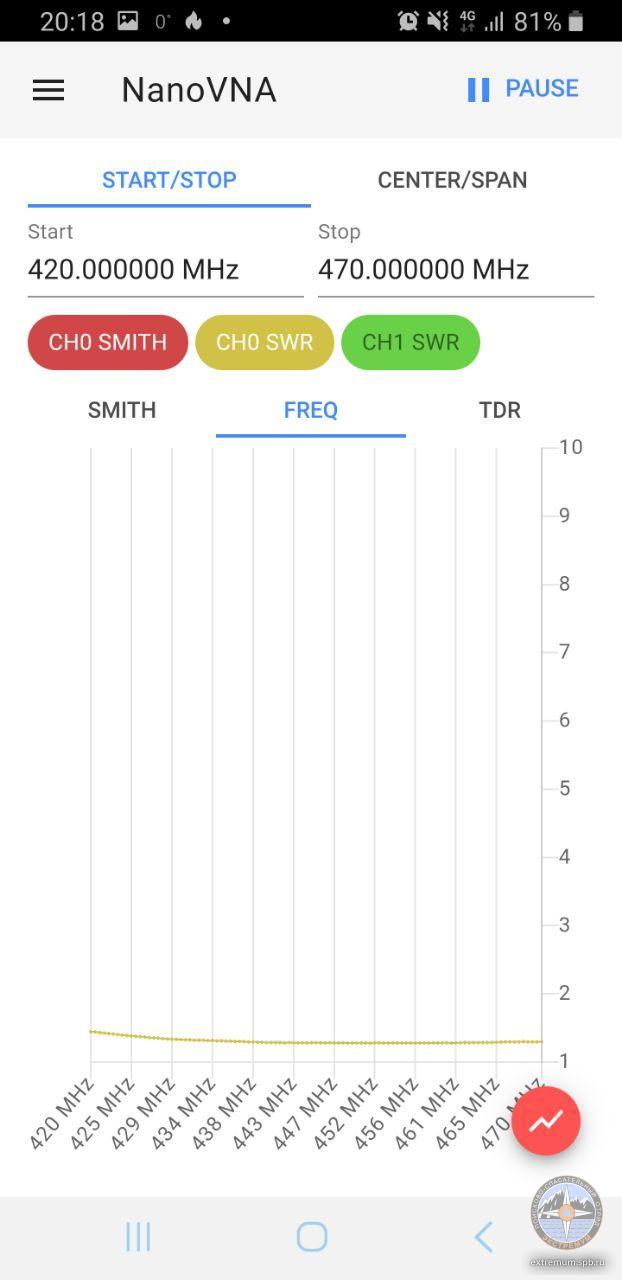

тестировал все антенны на анализаторе NanoVNA
интересовали два диапозона на которых мы работаем, т.е. 2 метра => 144MHz и 70 см => 440 MHz
диаграмму Смита не стал приводить, просто показал график КСВ.
честно говоря результаты несколько огорчили...

1. Китай. Nagoya NA-775

на 70 см на грани...

на 2м имеем пролет мимо нашего диапозона...

2. Китай (дажне не помню как появилась) PHD-601

ну тут скажем что, полный провал, единственное более или менее нормальное КСВ на 414МГц, а дальше уходит в "небо"..

3. Китай. OPPXUN SF20

на 70 см если только на 435-445 работать..

на 2м просто мимо...

4. Diamond SRH701

Вот тут начинается боль, потому как для 70 см очень хреновый результат(

На 2 м тоже как-то мимо от слова совсем...
честно говоря ожидал гораздо больше от этой антенны.

5. Diamond SRH771

На 2м тоже как не весело ни разу, на 144 КСВ больше 3х...

На 70см наборот, все отлично.

6. Родная антенна Yaesu YHA-64

На 2м тут тоже ничего хорошего, на 144 выше 3-х

На 70см тут просто трэш...

Как-то так получается...
на 144 ни одна из антенн не выдала хоть какой-нибудь нормальный КСВ.

_________________
Дима Голубев


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 23 дек 2019, 15:00
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 13 мар 2006, 00:59
Сообщения: 16243
Изображений: 5
есть еще Nagoya NA771
+ обрезная на 144
привезу потестить


Вернуться к началу
 Профиль Персональный альбом
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 24 дек 2019, 09:42
Не в сети
Старожил
Аватара пользователя

Зарегистрирован: 08 сен 2016, 18:46
Сообщения: 478
Изображений: 0
Откуда: Культуры/Просвещения
Вопрос еще как мерить. Если рядом с антенной будет некий противовес - результат очень сильно меняется. А он есть - как минимум, корпус рации и тушка человека.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 24 дек 2019, 09:54
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 28 авг 2007, 00:00
Сообщения: 4054
Откуда: Лиговка / м. Обводный Канал
qxov писал(а):
как минимум, корпус рации и тушка человека.

...рация - в руке или на разгрузке (с гарнитурой)


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 18 янв 2020, 00:26
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 21 июл 2015, 05:24
Сообщения: 1553
Откуда: Улица Дыбенко
ipilgrim писал(а):
6. Родная антенна Yaesu YHA-64
Замеры Димы думаю близки к истине: Альтернатива штатной антенне на отрядной радиостанции Yaesu VX-6R

_________________
СПГ +79052714093 +79315426311


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 28 янв 2020, 09:19
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 28 май 2012, 00:00
Сообщения: 1083
Откуда: Нарвская Застава
Условия измерений достаточно сильно влияют на показометры. И хочу напомнить - все универсальное заведомо хуже узкоспециального.

_________________
Трезвый водитель.


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 26 фев 2020, 01:56
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 21 июл 2015, 05:24
Сообщения: 1553
Откуда: Улица Дыбенко
Продолжаем тестирование антенн. Запись будет разбита на несколько частей из-за ограничения на выкладывание фотографий в одной записи.

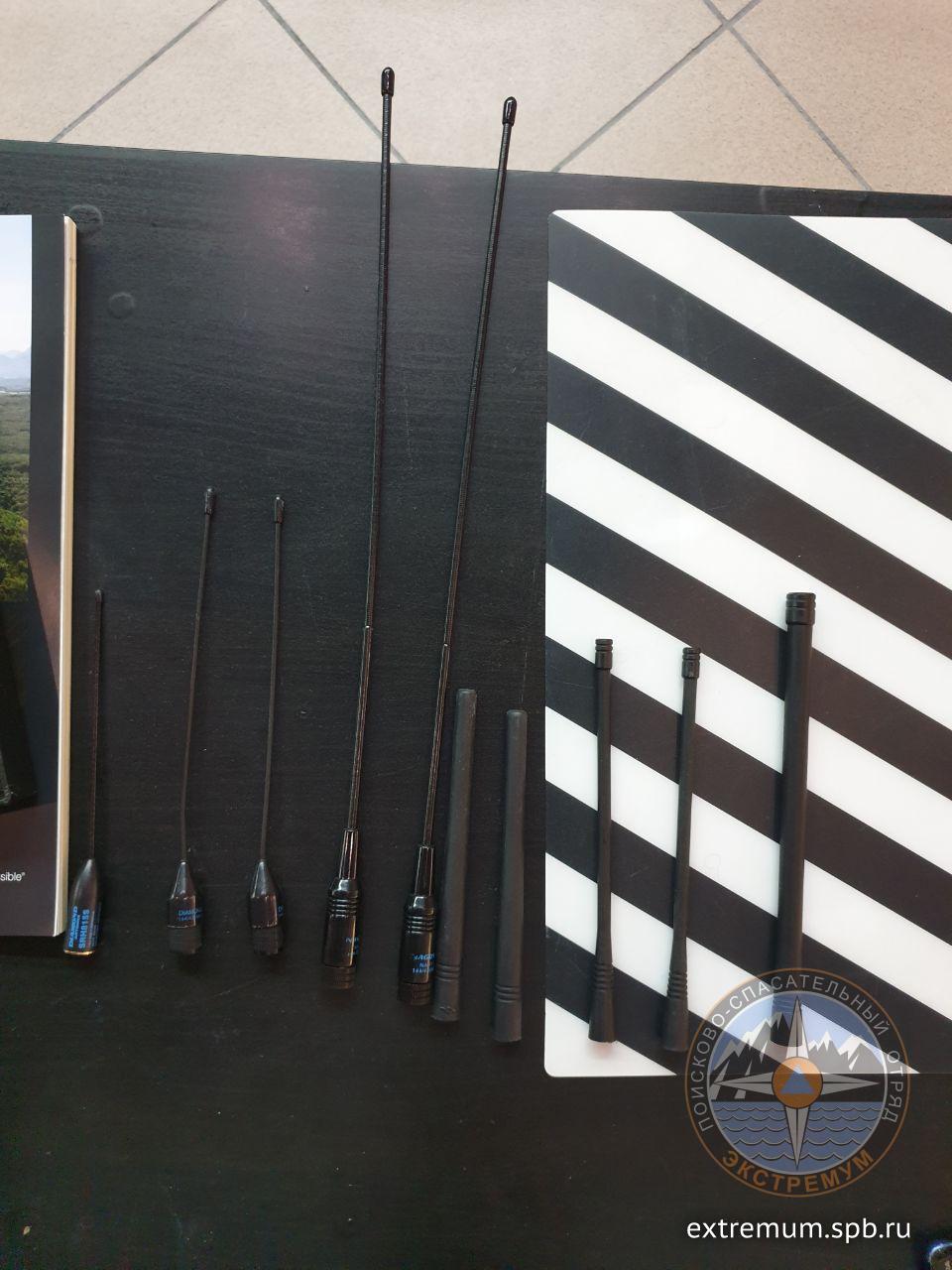

Сегодня у нас следующие образцы (слева направо)
- Diamond SRH815S купленная тут
- Две Nagoya Diamond SRH519 купленные тут
- Две NAGOYA NA-771 купленные тут
- Две Антенны V1 A:134-151 МГц купленные тут
- Две Антенны V2 С:430-450 МГц купленные тут
- И одна Антенна V1 C:161-174 МГц купленная тут

Итак, поехали
Diamond SRH815S
1-144.jpg 1-430.jpg
Nagoya Diamond SRH519 (измерение двух антенн)
2-144.jpg 2-430.jpg 3-144.jpg 3-430.jpg

_________________
СПГ +79052714093 +79315426311


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 26 фев 2020, 02:03
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 21 июл 2015, 05:24
Сообщения: 1553
Откуда: Улица Дыбенко
NAGOYA NA-771 (измерение двух антенн)
4-144.jpg 4-430.jpg 5-144.jpg 5-430.jpg
Антенна V1 A:134-151 МГц (измерение двух антенн) Заодно ради интереса померили на диапазон 430
6-144.jpg 6-430.jpg 7-144.jpg 7-430.jpg
Антенна V2 С:430-450 МГц (измерение двух антенн)
8-430.jpg 9-430.jpg

_________________
СПГ +79052714093 +79315426311


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 26 фев 2020, 02:05
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 21 июл 2015, 05:24
Сообщения: 1553
Откуда: Улица Дыбенко
Антенна V1 C:161-174 МГц (так же измерение на диапазоне 430)
10-144.jpg 10-430.jpg

_________________
СПГ +79052714093 +79315426311


Вернуться к началу
 Профиль
Ответить с цитатой
 Заголовок сообщения: Re: Тесты антенн на 2м и 70см
СообщениеДобавлено: 26 фев 2020, 10:17
Не в сети
Ветеран
Аватара пользователя

Зарегистрирован: 16 июн 2013, 00:00
Сообщения: 672
Странные картинки:
КСВ свыше 3 не интересны никому.
Полоса, где антенна не работает (КСВ свыше 3), не интересна никому, кроме случаев обзора многодиапазонных антенн (напр, родная антенна от баофенг УЖ5Р неожиданно работает в трёх диапазонах).
Не указаны условия измерения - аппаратура, способ подключения, размещение антенны в пространстве (находящиеся неподалеку предметы и их влияние).

зы: ты VNA откалибровал? У многих антенн показания абсолютно странные, явно неверные.

_________________
МЧС-23
RA1ATE
+7-911-90-222-00


Вернуться к началу
 Профиль
Ответить с цитатой
