С 2014 года в эксплуатацию введена система мониторинга поисковых групп.
Система онлайн мониторинга при ПСР ExOnline (архив)

Система позволяет отображать on-line на различных картах местоположение поисковых групп и других объектов и их маршрут.

Решаемые задачи:
1. Он-лайн мониторинг сбора и комплектования/транспортировки групп при ПСР
2. Он-лайн мониторинг поисковых групп в районе
3. Он-лайн мониторинг спасателей вне ПСР для целей оперативного сбора, оповещения (ПСР, кошкиспас, пожар и т.п.)

Технически состоит из 3-х компонентов:

1. Интерфейс для просмотра на базе карт (Яндекс), интеграция с нашей базой ПСР
2. Серверный компонент сбора данных с аппаратных треккеров

3. "Маячки"
3.1 Аппаратные GPS треккеры (сейчас используется 4 модели, 30 штук) (коробочка размером с пол телефона). Работают через GSM. Возможно подключение любого другого треккера.
3.2 Приложение для смартфонов под Android
3.3 Спутниковый треккер GlobalSat (есть 1 шт)


Вернуться к началу
 Профиль Персональный альбом
Ответить с цитатой
СообщениеДобавлено: 28 авг 2015, 14:07
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 13 мар 2006, 00:59
Сообщения: 12300
Изображений: 5
Общая структура системы такова:



Вернуться к началу
 Профиль Персональный альбом
Ответить с цитатой
СообщениеДобавлено: 28 авг 2015, 14:16
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 13 мар 2006, 00:59
Сообщения: 12300
Изображений: 5
Основным аппаратным треккером является JT600/
Подробности по тестированию треккеров:
Тестирование треккеров для ПСР


Для подключения к системе нужно:
1) Получить общественный треккер JT600 (только для членов РОО)

или

2) Установить приложение под андроид (см ниже)


Вернуться к началу
 Профиль Персональный альбом
Ответить с цитатой
СообщениеДобавлено: 28 авг 2015, 14:20
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 13 мар 2006, 00:59
Сообщения: 12300
Изображений: 5
Подключение приложения на Android

приложение скачать можно тут:
http://www.extremum.spb.ru/data1/extrem ... androidgps

после установке необходимо сообщить мне ID (на основном экране есть иконка настроек)
и после регистрации будет отображаться на карте.

viewtopic.php?f=37&t=3814


Вернуться к началу
 Профиль Персональный альбом
Ответить с цитатой
СообщениеДобавлено: 28 авг 2015, 15:02
Не в сети
Администратор
Аватара пользователя

Зарегистрирован: 13 мар 2006, 00:59
Сообщения: 12300
Изображений: 5
Как использовать систему мониторинга:

данные о местоположении доступны только после авторизации. В остальных случаях система показывает пустую карту.

Вариант 1.
Можно зайти по ссылке:
http://www.extremum.spb.ru/data1/extrem ... map.nsf/t2
Откроется карта Ленинградской области с центром в СПб. Для наблюдения за районом ПСР, необходимо изменить масштаб и переместить в район. Для наблюдения в районе ПСР, удобнее открывать карту онлайн слежения прямо из карточки ПСР, тогда и масштаб и центр района уже будут привязаны к ПСР.

Снизу карты виден список текущих объектов. Сверху есть ссылки для переключения на разные виды карт с актуальностью 2/12/24 часа. Пр нажатии на кнопку "Обновить" происходит загрузка данных. Так же можно нажать кнопку "Автоматическое обновление"

При нажатии на иконку объекта высвечивается информация:
ФИО, дата и время последнего известного местоположения, уровень зарядки треккера (аппаратного), статус.

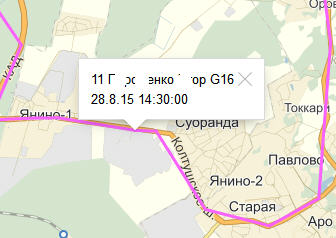

При использовании карты "подробно", система рисует путь и устанавливает промежуточные точки (раз в 10 минут) с указанием времени


первой цифрой идет порядковый номер точки, для понимания последовательности прохождения маршрута.

Вариант 2

Открыть карту слежения в карточке ПСР

Дополнительно, в карточке ПСР есть еще тестовая закладка "On-line монитор + треки" - там совмещены треки из отчетов и он-лайн местоположение. Треки пока все одним цветом выводятся.

загрузка треков и их обновление сейчас сделана по кнопке, которая расположена на карте


Вариант 3.

Воспользоваться ссылкой на форуме.
